NPT，PT，G 都是管螺纹
NPT 是 National (American)
Pipe Thread 的缩写，属于美国标准的 60 度锥管螺纹，用于北美地区．国家标准可查阅 GB/T12716
PT 是 Pipe Thread 的缩写，是 55 度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为 1:16． 国家标准可查阅 GB/T7306。
G 是 55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为 G 代表圆柱螺纹．国家标准可查阅 GB/T7307
另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英吋．行内人通常用分来称呼螺纹尺寸，一吋等于８分，1/4 吋就是２分，如此类推．
G 就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。即螺纹由一圆柱面加工而成。
ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，国标标注为Rc
公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们**大的区别，
公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。
公制螺纹用公制单位， 美英制螺纹用英制单位。
管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。公称直径是指所连接的管道直径，显然螺纹直径比公称直径大。1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸。
螺纹的角度：公制和美制螺纹都是60度，英制是55度，TM水管螺纹是30度、SM针车螺纹和BC螺纹也是60度、公制梯形螺纹30度、英制梯形螺纹29度、台形螺纹（TW29度 TR和TM30度）
普通螺纹：公制螺纹 M；英制W；美制UNC、UNE、UNEF
管螺纹：英制PS、PT、PF ；美制NPS、NPT、NPTF、NPSM
风嘴螺纹：CTV、TV 1/4-20的外径尺寸是1A:0.2367-0.2489(6.012-6.322);2A:0.2408-0.2489(6.116-6.322)3A:0.2419-0.2500(6.1443-6.350).
英制螺纹： 按照公称尺寸和每英寸牙数制定规格
如1/4"-20 ,3/4"-10, 1"-8 ，1/4"-20表示 公称尺寸1/4 即大径为6.35mm（25.4除4=6.35）每英寸20牙，依此类推。

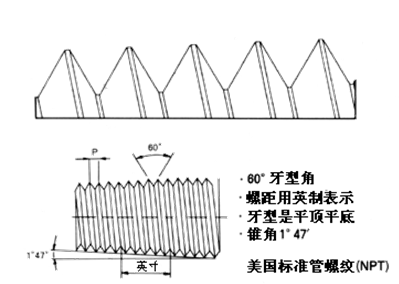

NPT螺纹简图
NPT螺纹简要尺寸
|
管子公称尺寸 |
1/16 |
1/8 |
1/4 |
3/8 |
1/2 |
3/4 |
1 |
1 ¼ |
1 ½ |
2 |
2 ½ |
3 |
3 ½ |
4 |
|
|
管子外径 |
in |
0.3125 |
0.405 |
0.54 |
0.675 |
0.84 |
1.05 |
1.315 |
1.66 |
1.9 |
2.375 |
2.875 |
3.5 |
4 |
4.5 |
|
mm |
7.9 |
10.3 |
13.7 |
17.1 |
21.3 |
26.7 |
33.4 |
42.2 |
48.3 |
60.3 |
73 |
88.9 |
101.6 |
114.3 |
|
|
每英寸牙数 |
27 |
18 |
14 |
11 ½ |
8 |
||||||||||
|
螺距：mm |
0.9408 |
1.411 |
1.814 |
2.209 |
3.175 |
||||||||||
|
旋合长度：mm |
4.064 |
4.102 |
5.786 |
6.096 |
8.128 |
8.611 |
10.16 |
10.668 |
11.074 |
17.323 |
19.456 |
20.853 |
21.438 |
||
|
旋合中径：mm |
7.142 |
9.489 |
12.487 |
15.926 |
19.772 |
25.117 |
31.462 |
40.218 |
46.287 |
58.325 |
70.159 |
86.068 |
98.776 |
111.433 |
|
